概 述

CH368是一个连接PCI-Express总线的通用接口芯片,支持I/O端口映射、存储器映射、扩展ROM以及中断。CH368将高速PCIE总线转换为简便易用的类似于ISA总线的32位或者8位主动并行接口,用于制作低成本的基于PCIE总线的计算机板卡,以及将原先基于ISA总线或者PCI总线的板卡升级到PCIE总线上。PCIE总线与其它主流总线相比,速度更快,实时性更好,可控性更佳,所以CH368适用于高速实时的I/O控制卡、通讯接口卡、数据采集卡等。

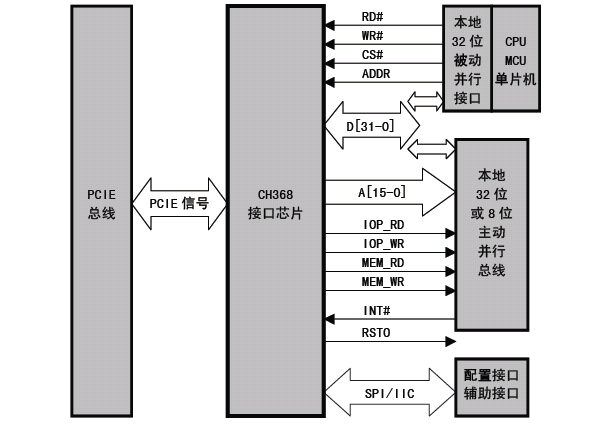

下图为其一般应用框图。

特 点

> 基于PCIE 总线提供8 位或者32 位主动并行总线。

> 提供32 位被动并行接口,可以挂接到其它CPU或者单片机MCU总线,支持BusMaster/DMA。

> 支持I/O 读写,自动分配I/O基址,支持长度达232字节的I/O端口。

> 支持存储器读写和Memory预取,直接映射支持容量为32KB的存储器SRAM。

> 读写脉冲的宽度从30nS到450nS可选,32位存储器突发块存取的速度可达每秒50MB。

> 支持电平中断或者边沿中断请求输入,支持中断共享。

> 支持闪存扩展ROM无硬盘引导,可以提供扩展ROM应用的子程序库BRM。

> 提供高速的3线或者4线SPI 串行主机接口。

> 提供两线串行主机接口,可以挂接类似24C0X的串口EEPROM器件用于存储非易失数据。

> 可以在EEPROM器件中设定PCIE板卡的设备标识(Vendor ID,Device ID,Class Code等)。

> 内置2uS至8mS的硬件计时单元,用于软件运行过程中作为延时参考。

> 驱动程序支持Windows 98/ME/NT4.0/2000/XP/Vista以及Linux,通过DLL提供应用层API。

> 3.3V电源电压,I/O引脚支持5V耐压,支持低功耗睡眠模式。

> LQFP-100无铅封装,兼容RoHS。
