TI LMZ120xx SIMPLE SWITCHER®电源模块

Texas Instruments LMZ120xx SIMPLE SWITCHER®电源模块是易于使用的降压DC-DC解决方案，具有优异电源转换效率、输出电压精度及线性和负载调整率。LMZ12001 / LMZ12002 / LMZ12003 SIMPLE SWITCHER® 电源模块可接受4.5V到20V之间的输入电压轨，并提供可调节的、高度精确的、低至0.8V的输出电压。TI这些电源模块具有1A (LMZ12001)、2A (LMZ12002)或3A (LMZ12003)输出电流，并提供高达92%的效率。LMZ12001、LMZ12002和LMZ12003具有-40到+125℃的结温范围，并能为FPGA和ASIC提供快速瞬态响应。TI这些器件是5V到12V输入轨负载点转换、时间关键型、空间受限的高散热要求及负输出电压应用的理想选择。

特性

集成屏蔽式电感器
采用外部软启动电容器和精密使能实现的灵活启动排序
防冲击电流保护
输入欠压锁定和输出短路保护
-40°C到125°C的结温范围
单裸露焊盘和标准引出线，便于安装和制造
低输出电压纹波
引脚对引脚相容系列
对Webench® Power Designer工具是完全可用的。

优势

工作于高环境温度，且不会出现热降额
高效率减少系统发热
辐射的电磁干扰低（符合EN 55022 Class B标准）
低输出电压纹波
外部元件数量少
快速瞬态响应，适合驱动FPGA和ASIC

规格参数

最大总功率输出
- 6W (LMZ12001)
- 12W (LMZ12002)
- 18W (LMZ12003)
输出电流
- 高达1A(LMZ12001)
- 高达2A(LMZ12002)
- 高达3A(LMZ12003)
输入电压范围：4.5V到20V
输出电压范围： 0.8V到6V
效率：高达92%

应用

5V到12V输入轨负载点转换
空间受限的高散热要求
时间关键型项目
负输出电压

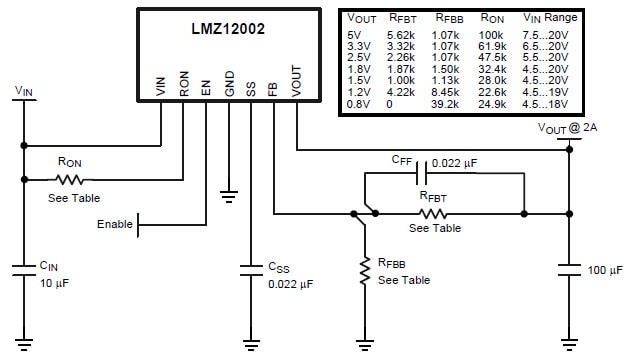

简化的应用示意图

TI LMZ120xx SIMPLE SWITCHER Power Module Simplified Application Schematic

产品种类:

开关稳压器

RoHS:

安装风格:

SMD/SMT

封装 / 箱体:

TO-PMOD-7

输出电压:

800 mV to 6 V

输出电流:

3 A

输出端数量:

1 Output

最大输入电压:

20 V

最小输入电压:

4.5 V

开关频率:

1 MHz

最小工作温度:

- 40 C

最大工作温度:

+ 125 C

系列:

封装:

Tube

工作温度范围:

- 40 C to + 125 C

类型:

Voltage Converter

商标:

Texas Instruments

湿度敏感性:

Yes

工作电源电流:

1 mA

产品类型:

Switching Voltage Regulators
