TFP401APZP介绍

时间：2019-07-26 11:52发布企业：深圳市三砖科技有限公司

联系人：黄奕锦电话：18818587758Q Q：

Texas Instruments TFP401/TFP401A DVI接收器/解串器

Texas Instruments TFP401/TFP401A DVI接收器/解串器是TI PanelBus™平板显示器产品，是端到端DVI 1.0标准解决方案全系列的一部分。主要面向桌面LCD显示器和数字投影仪，TFP401/401A适合用于任何需要高速数字接口的设计。TFP401/TFP401A支持高达1080p和WUXGA显示分辨率，采用24位真彩色像素格式。TFP401/401A能让设计更加灵活，驱动每个时钟一个或两个像素，支持TFT或DSTN面板，提供时间交错像素输出选择，用于降低接地弹跳。

PowerPAD高级封装技术实现最佳功耗、尺寸和超低接地电感。TFP401/TFP401A将PanelBus电路创新与TI的高级0.18µm EPIC-5 CMOS工艺技术和TI的PowerPAD封装技术完美地结合在一起。该技术组合实现了一套可靠、低功耗、低噪声、高速的数字接口解决方案。

FEATURES

支持像素速率高达165MHz（包括1080p和WUXGA，60Hz）
符合数字视频接口 (DVI) 规格
真彩色、24位/像素、16.7M色素（1或2像素/时钟）
激光微调内部端接电阻，实现最佳固定阻抗匹配
偏移耐受高达一个像素时钟周期
4倍过采样

降低功耗 – 1.8V内核运行，3.3V I/O和备电源
通过时间交错像素输出减少接地弹跳
噪声小，功耗低，采用TI PowerPAD™封装
先进的技术，使用TI 0.18µm EPIC-5 CMOS工艺
TFP401A具有HSYNC抖动抑制功能

应用

高清电视
HD PC显示器
数字视频

高清投影仪
DVI/HDMI接收器（仅HDMI视频）

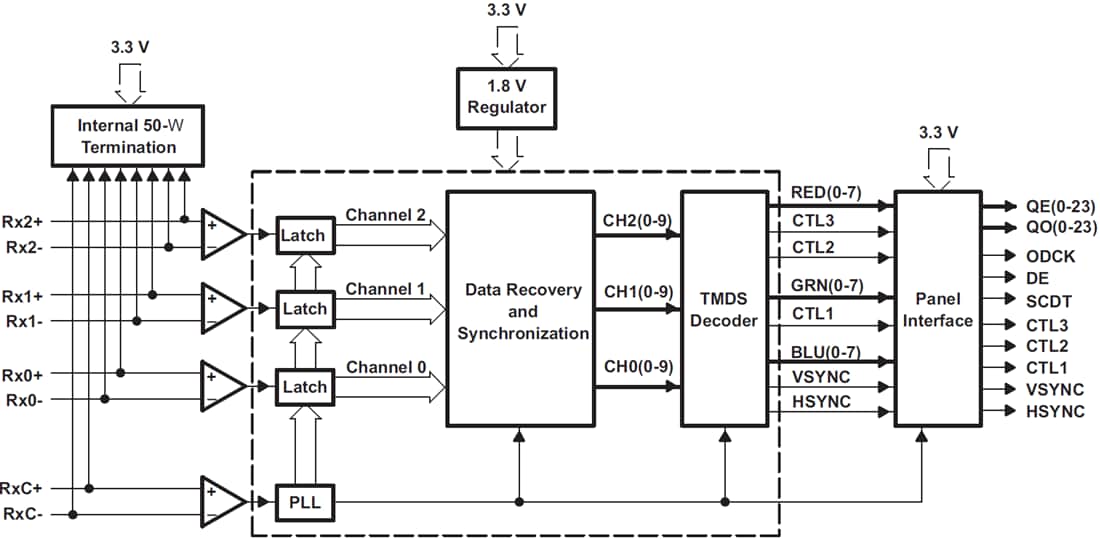

功能框图

Block Diagram - Texas Instruments TFP401/TFP401A DVI接收器/解串器

产品种类:

显示接口集成电路

RoHS:

安装风格:

SMD/SMT

封装 / 箱体:

HTQFP-100

系列:

类型:

Digital Receiver

最大工作频率:

165 MHz

工作电源电压:

3.3 V

最小工作温度:

0 C

最大工作温度:

+ 70 C

封装:

Cut Tape

封装:

MouseReel

封装:

Reel

产品:

PanelBus

商标:

Texas Instruments

接口类型:

I2C

产品类型:

Display Interface IC
