LT3080EMS8E#PBF介绍

时间：2019-07-26 17:35发布企业：深圳市三砖科技有限公司

联系人：黄奕锦电话：18818587758Q Q：

Linear Technology / Analog Devices LT3080/LT3080-1单电阻器LDO
Linear Technology/Analog Devices Inc. LT3080/LT3080-1 1.1A低压差 (LDO) 线性稳压器集成了一个内部镇流电阻器，以便在无需PC板走线电阻器的情况下实现器件的直接并联。内部镇流电阻器允许在表面贴装板上直接并联多个器件，以提供较大输出电流和散热量，同时使电路板布局简单而容易。该器件引出传输晶体管的集电极，以便在与多个输入电源一起使用时可进行低压差操作。

通过单个电阻器的参考电流将输出电压设置为零和36V之间的任何水平。当在输出端上使用2.2μF陶瓷电容时，LT3080-1可实现稳定，而不需要常见于其他稳压器的额外ESR。内部保护包括电流限制和热限制。LT3080-1稳压器采用8引脚MSOP封装（具有更好热特性的裸露焊盘）和3mm x 3mm DFN封装。

FEATURES

内部镇流器电阻器允许直接连接到电源层，获得更大电流和更好散热性能

输出电流：1.1A

单电阻器可对输出电压进行编程

SET引脚电流的初始精度为1%

输出可调至0V

低输出噪声：40μVRMS（10Hz至100kHz）

宽输入电压范围：1.2V至36V

低压差电压：350mV

<0.001%/V线路稳压

最小负载电流：0.5mA

在搭配2.2µF陶瓷输出电容时可稳定工作

电流限制，带折返和过热保护

采用8引脚MSOP和3mm x 3mm DFN封装

应用

大电流全表面贴装电源

高效线性稳压器

用于开关电源的后置稳压器

低零件数可变电压电源

低输出电压电源

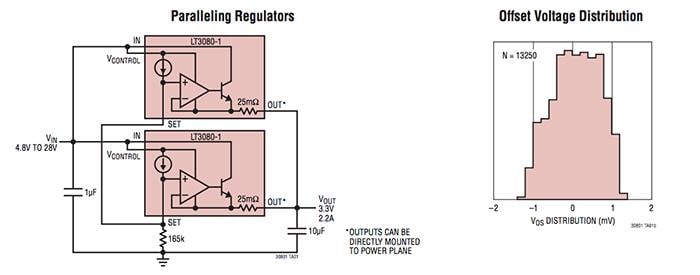

典型应用

产品种类:

低压差稳压器

RoHS:

安装风格:

SMD/SMT

封装 / 箱体:

MSOP-8

输出电压:

Adj

输出电流:

1.1 A

输出端数量:

1 Output

极性:

Positive

最大输入电压:

36 V

最小输入电压:

1.2 V

输出类型:

Adjustable

最小工作温度:

- 40 C

最大工作温度:

+ 125 C

回动电压:

350 mV

系列:

封装:

Tube

产品:

LDO Regulators

类型:

Single Resistor LDO

商标:

Analog Devices / Linear Technology

回动电压—最大值:

500 mV

输出电压范围:

0 V to 36 V

PSRR/纹波抑制—典型值:

30 dB

电压调节准确度:

1 %

开发套件:

DC1294A, DC995A

线路调整率:

0.003 mV/V

负载调节:

0.6 mV

工作电源电流:

0.3 mA

产品类型:

LDO Voltage Regulators
