STMicroelectronics STM 系列汽车用超低功率 MCU

意法半导体 STM 系列汽车用超低功率 MCU 是采用增强型 STM8 CPU 内核的高密度器件，该系列 MCU 具有更高的处理能力，16 MHz 频率下可处理 16 MIPS，同时保持了 CISC 架构的优势。该 STM 系列代码密度进一步改善，具有24 位线性寻址空间和经优化的架构，可实现低功耗运行。

特性

工作电源范围1.8V ~ 3.6V(断电时降至1.65V)

-40°至85°或125°C的温度范围

等,低功率运行(5.9μa),低功率等(3μa), Active-halt与完整的RTC(1.4μa),停止(400 na)低功耗模式

200μa / MHz + 330μa消费

4.7μs快醒来从停止状态

每I/0超低泄漏:50nA

哈佛架构和3阶段管道

16MHz, 16 CISC MIPS峰值最大频率

多达40个外部中断源

低功耗，超安全博尔重置与5个可编程阈值

超低功耗/ PDR运动

可编程电压检测器(PVD)

32kHz和1-16MHz晶体振荡器

内部16MHz工厂化修剪RC和38kHz低功耗RC

钟安全系统

带有报警中断的BCD日历

数字校正，准确度+/- 0.5ppm

4个ch. for ADC, DACs, SPIs, I2C, USARTs, timer, 1个ch. for memory-to-memory

高达64KB的闪存与高达2KB的数据EEPROM与ECC和RWW

先进的反篡改检测

灵活的写/读保护模式

最多4KB内存

2x12位DAC(双模)带输出缓冲器

2超低功耗比较器

1个带固定门限，1个轨对轨

唤醒功能

三个16位定时器2通道(IC, OC, PWM)，正交编码器

一个16位的高级控制定时器，带有3个通道，支持电机控制

一个8位定时器与7位预调器

一个窗口和一个独立的看门狗

频率为1、2或4kHz的寻呼机定时器

双同步串行接口(SPI)

快速I2C 400千赫的SMBus和PMBus

三个usart (IrDA, LIN 1.3, LIN2.0)

最多67个I/Os，都可以映射到中断向量上

快速的芯片内编程和非侵入性调试与游泳，引导加载程序使用USART

96位的惟一ID

AEC-Q100一级合格

LCD: 8x40或4x44 w/升压转换器

12位ADC高达1 Msps/28通道

温度传感器和内部参考电压

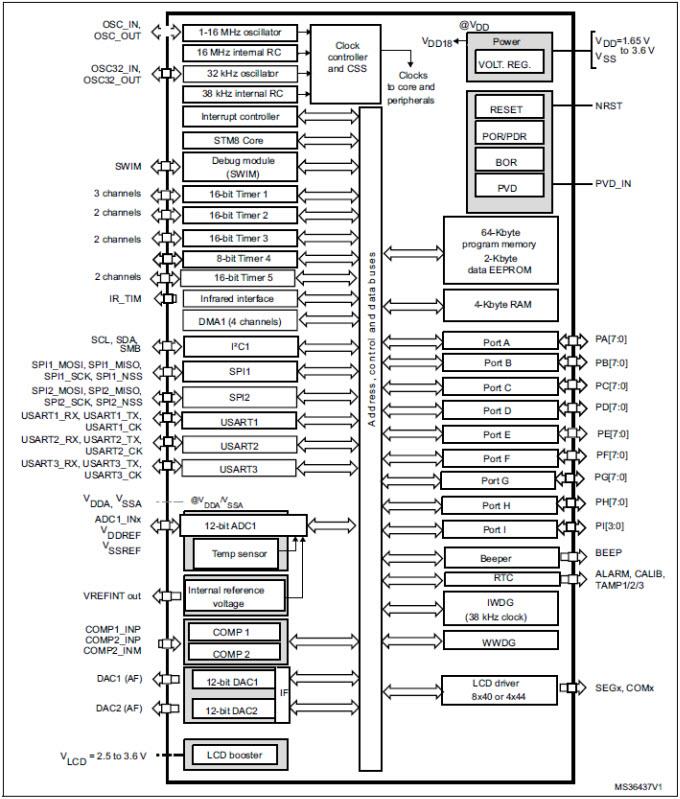

BLOCK DIAGRAM
