Infineon TLE500x/TLE501x 磁性角度传感器 Infineon TLE500x/TLE501x 磁性角度传感器按照磁性角度传感原理进行设计，它基于成熟的汽车标准集成巨磁阻(iGMR) 技术。iGMR 技术在一个芯片内集成磁阻感应元件和集成电路。这些器件可确定 0°到 360° 的整个区间内磁场的绝对方向，并有较高角精度和分辨率。这些产品具有集成、快速信号处理、短延迟和多种接口选择等优点，典型应用包括磁编码、电机换向、转向角、旋转位置测量等。

Infineon TLE5009 基于 GMR 的角度传感器是带模拟输出的角度传感器。该器件通过用巨磁阻(GMR)元件测量正弦和余弦角分量来检测磁场的方向。各器件均可提供模拟正弦和余弦输出电压，描述 0°到 360°的磁角度。差分 GMR 桥接信号是温度补偿信号，与磁场强度无关。这有助于在宽幅温度和磁场范围上保持恒定输出电压。模拟输出被设计用于差分应用。输出电压的设计目的，是利用模数转换器的动态范围（使用与电压基准相同的源作为传感器）。

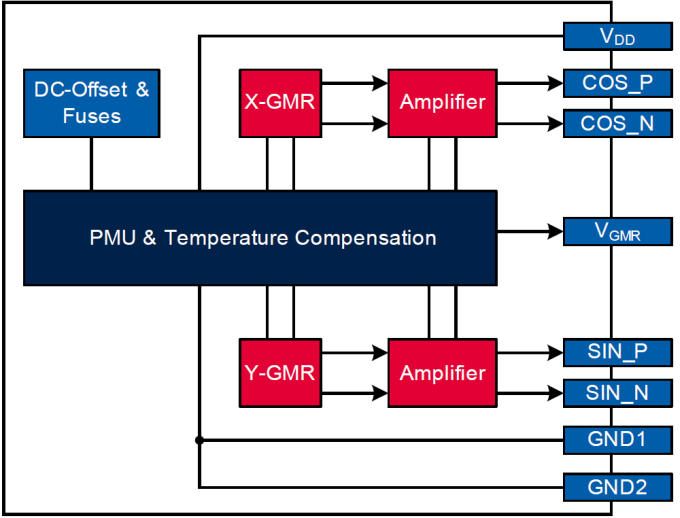

产品特色 3V 到 5.5V 工作电源电压 低电流消耗和非常快的启动 过压检测 360° 无接触角度测量 输出振幅最适合电源电压为 3.3V 或 5V 的电路（典型值分别是 -E10x0 或 -E20x0） 不受气隙变化影响，这得益于基于 GMR 的感应原理 在宽幅温度范围输出振幅恒定：-40°C 到 + 150°C（结温） 高准确性，通常 0.6°的总角度误差 符合 AEC-Q100 汽车标准 绿色封装，无铅电镀 应用 电机整流换向中的转子位置检测 旋转开关 转向角感应 阀或挡板位置感应 方框图

产品种类:

板机接口霍耳效应/磁性传感器

RoHS:





类型:

Angle Sensor

工作电源电流:

14 mA

最大输出电流:

- 25 mA

工作电源电压:

5 V

最小工作温度:

- 40 C

最大工作温度:

+ 150 C

安装风格:

SMD/SMT

封装 / 箱体:

DSO-8

资格:

AEC-Q100

封装:

Cut Tape

封装:

MouseReel

封装:

Reel

产品:

Magnetic Encoders



分辨率:

15 bit, 16 bit



系列:



端接类型:

SMD/SMT



带开关:

No Switch



商标:

Infineon Technologies



湿度敏感性:

Yes



产品类型:

Hall Effect / Magnetic Sensors
