DP83848CVVX/NOPB以太网

时间:2019-09-05 08:50发布企业:深圳市三砖科技有限公司
联系人:黄奕锦电话:18818587758Q Q:

德州仪器PHYTER®

10/100以太网物理层收发器

德州仪器植特®10/100以太网物理层收发器是10/100单端口物理层设备,具有低功耗和多个智能断电状态。旨在支持多个电源模式使用低功率3.3 v, 0.18μm CMOS技术,TI PHYTER 10/100以太网物理层收发器有一个典型的低功耗评级< 270 mw。低功耗模式降低了功耗,提高了产品的整体可靠性。集成的子层支持10BASE-T和100BASE-TX以太网协议,以支持与所有其他基于标准的以太网解决方案的兼容性和互操作性。PHYTER®10/100以太网物理层收发器通过外部变压器与双绞线介质接口。与业界最高的静电放电(ESD)保护4000 v,错误操作150米,节约空间48-pin LQFP包(7毫米)x(7毫米),和IEEE 802.3规范合规,的PHYTER®10/100以太网物理层收发器是适合高端外围设备、工业控制和工厂自动化、汽车和运输、和通用嵌入式应用程序。



国家半导体植特®10/100以太网物理层收发机





查看产品列表



额外的资源



TI参考设计

智能家居和能源门户

特性

低功耗3.3 v, 0.18µm CMOS技术

低功耗< 270mW为典型

3.3 v MAC接口

自动mdix 10/100Mb / s

能量检测模式

25兆赫打卡

SNI接口(可配置)

RMII Rev. 1.2接口(可配置)

MII串行管理接口(MDC和MDIO)

IEEE 802.3 u信息产业部

IEEE 802.3u自动协商并行检测

IEEE 802.3u ENDEC, 10BASE-T收发器和滤波器

IEEE 802.3u pc, 100BASE-TX收发器和滤波器

集成了ANSI X3.263兼容TP-PMD物理层,具有自适应均衡和基线漂移补偿功能

可在150米范围内进行无错误操作

可编程LED支持链接,10 / 100mb /s模式,活动,碰撞检测

单寄存器访问完整的PHY状态

10/100 Mb/s数据包BIST(内置自测)

48引脚LQFP封装(7mm) x (7mm)



规范

电源电压(VCC): -0.5V ~ 4.2V(最大值)

直流输入电压(VIN): -0.5V到VCC + 0.5V

直流输出电压(VOUT): -0.5V至VCC + 0.5V

储存温度(TSTG): -65℃至150℃

引线温度(TL)(焊接,10秒):260℃

ESD额定值(RZAP = 1.5k, CZAP = 100pF): 4.0kV

功耗(PD): 267mW



应用程序

高端外围设备

工业控制和工厂自动化

汽车/交通

通用嵌入式应用程序

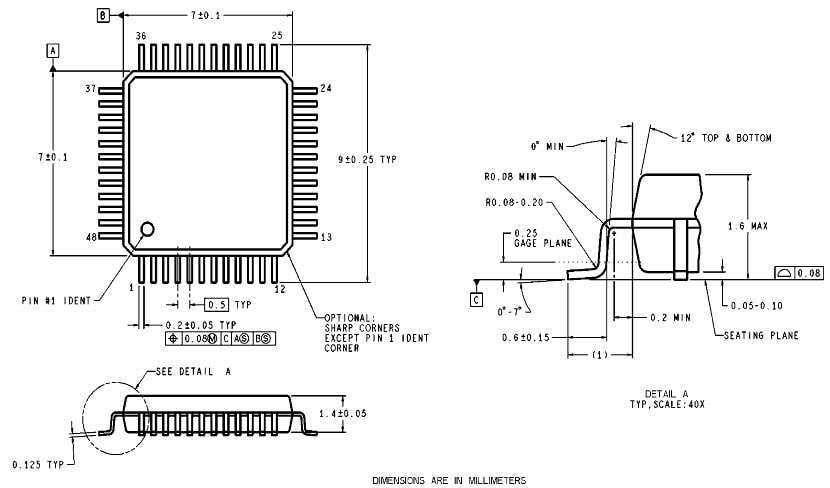

Physical Dimensions
PHYTER® 10/100 Ethernet Physical Layer Transceiver Physical Dimensions
