Analog Devices Inc. ADuM3190 隔离误差放大器
Analog Devices ADuM3190/4190 是采用 ADI iCoupler® 技术制造的高稳定性隔离误差放大器，非常适合于带原边控制器的线性反馈电源，与常用的光耦合器和分流调节器解决方案相比，在瞬态响应、功率密度和稳定性方面均有所提高。与在整个寿命周期中和高温下具有不确定电流传输比的基于光耦合器的解决方案不同，ADuM3190/4190的传输功能不随寿命周期而改变，在宽温度范围-40℃至125℃内保持稳定。它内置宽频运算放大器，可用于设置各种常用的电源环路补偿技术。ADuM3190/4190速度足够快，允许反馈环路对快速瞬变调节和过流条件作出反应。该器件还内置一个高精度1.225V基准电压源，可与电源输出设定点进行比较。
包括一个宽带运放，可以用来设置各种常用的电源回路补偿技术。ADuM3190/4190足够快，允许反馈回路对快速瞬态条件和过电流条件作出反应。该装置还包括一个高精度1.225V基准，用于与电源输出设定值进行比较。
特性
稳定的时间和温度
0.5%的初始精度
在整个温度范围内1%的精确度
与第二类或第三类补偿网络兼容
参考电压:1.225 v
兼容DOSA医生
低功耗运行:< 7mA
宽电压供电范围
VDD1: 3V到20V
VDD2: 3V到20V
带宽:400千赫
隔离电压:2.5 kvrms
应用
线性电源
逆变器
不间断电源
DOSA-compatible模块
电压监视器

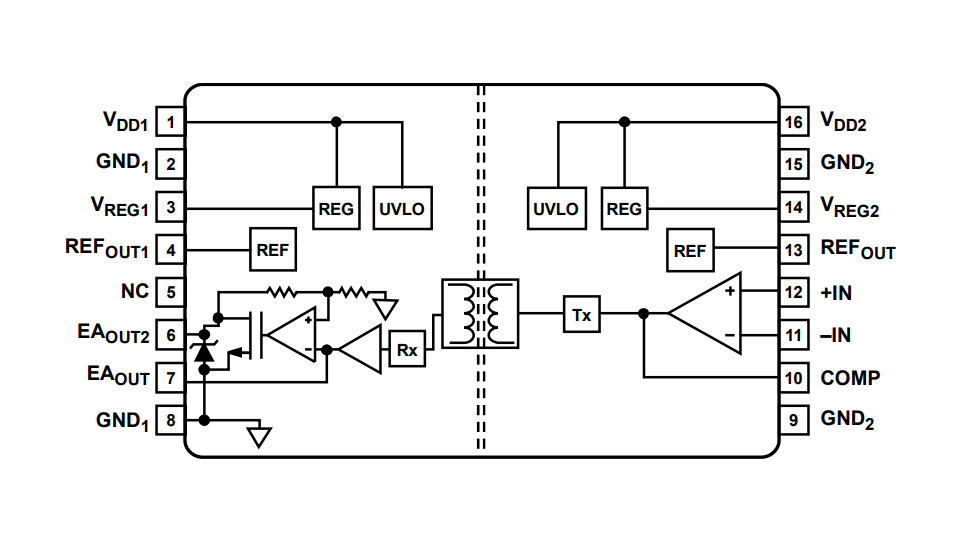

块
